информация о продукте

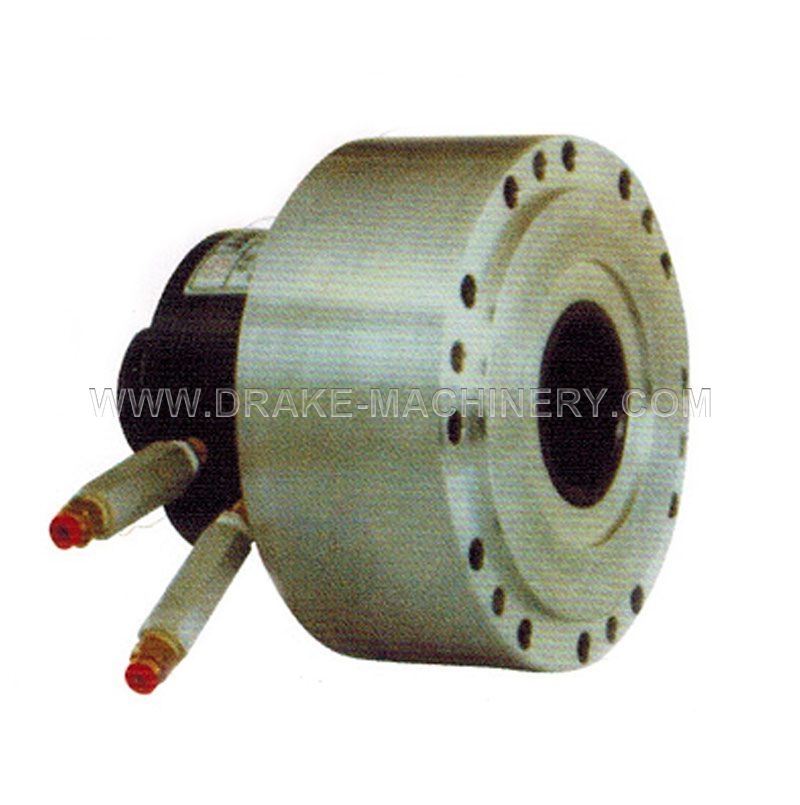

● Полый поворотный цилиндр серии 150 представляет собой высокоскоростной и высокопроизводительный одноцилиндровый поворотный цилиндр.
● Специально разработан для трехкулачковых и цанговых патронов небольших высокоскоростных токарных станков с ЧПУ.
● 150-цилиндровый вращающийся цилиндр приводит в движение передний пассивный патрон за счет сжатия воздуха. Две формы работы: тяга и тяга.
● Блок цилиндров не выделяет тепла при работе пневматического поворотного цилиндра.
● Заготовка не падает при отключении подачи воздуха благодаря пружинному замку внутри.
Размер товара
Параметры продукта
Поворотная высокоскоростная цанга под давлением воздуха | А | Б | С | Д | Э | Ф | г |
JA42D(P)150 | φ150 | φ136 | φ120 | М45×2,0 | φ42,2 | М49×1,5 | φ114 |
Поворотная высокоскоростная цанга под давлением воздуха | ЧАС | я | Дж | Максимальная тяговая сила | Используемое давление воздуха | Максимальная скорость | Масса |
JA42D(P)150 | φ7/φ11 | 47 | 26 | 850 | 3月8日 | 4000 | 6,2 кг |
